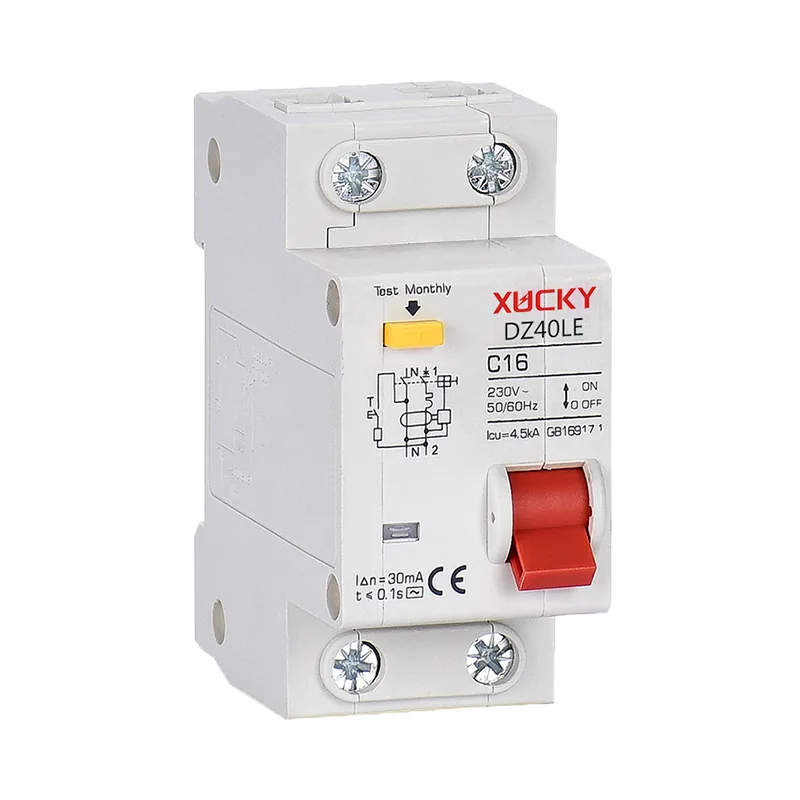

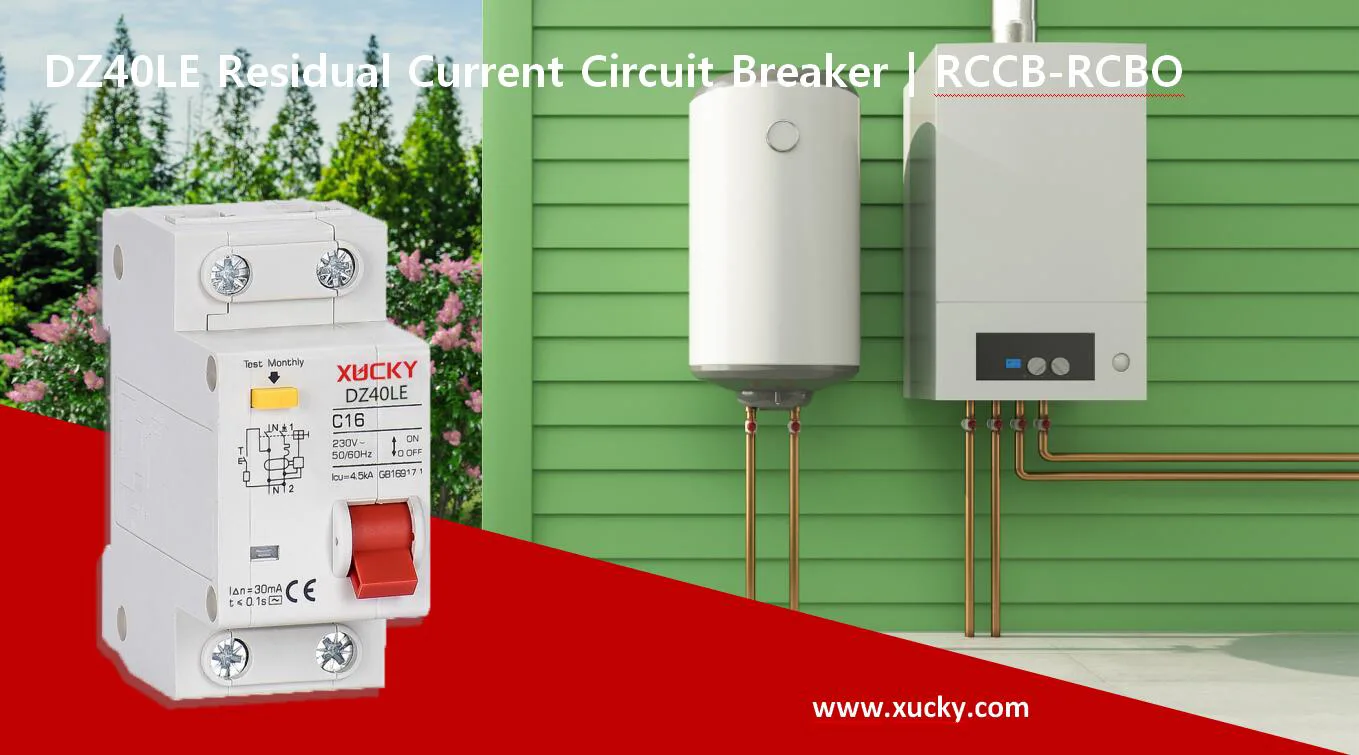

Dz40le RCBO

DZ40LEдин калдыктары учурдагы схемасы Xucky тарабынан жакшыртылган, ички райондук коллегия интегралдык схеманы кабыл алат, натыйжалуулук эң жогорку жана ишенимдүү! DZ40le RCBO (DPN VIGI)

Сурамжылоо жөнөтүү

Продукт Description

DZ40LE RCBO

Колдонуу чөйрөсү

Dz40le RCBO, ошондой эле кадимки шарттарда электрдик жабдууларды жана жеңилдетүүчү сызыктарды, айрыкча, өнөр жай жана коммерциялык жарык берүү тутумуна чейин жууркан-линияларды сейрек өтүшү мүмкүн. Жер секирикти өчүрүү MCB кичинекей өлчөмү, жогорку талаш-тартыштын мүмкүнчүлүктөрү бар; нөл сызык жана тирүү сызык бир эле учурда кесилет, ал эми тирүү сызык тескерисинче, тирүү сызык жокко чыгарылган учурда, электр кубаттуулугун бузуучу схемасы дагы эле агып кетүүдөн коргой алат. Электрондук агып кетүүдөгү чыпкасы бир заматта чыңалуунун (башка жабдуулардын жарыктандыруу, линиянын кийлигишүүсүнөн улам, бир заматта учурдагы) жана бир заматта азыркы учурдагы (мисалы, кепилдиктүү жүктөө сызыгы). Электр агымын сергек, GB16917.1 жана башкаларга жооп берет.

Жөнөкөй иштөө шарттары жана орнотуу шарттары

Amigive Абанын температурасы: -5 ℃ ~ + 40 ℃, жана күнүмдүк орточо температура + 35 ℃ ашпайт.

■ 2000 метрден ашпайт.

Atmospherical Atmospherical температурасынын абанын температурасында + 40% дан ашыгы 50% дан ашпайт, төмөн температурада салыштырмалуу көп нымдуулукка ээ болот. Мисалы, 90% үчүн +, 90% .Консицанын температурасын гельдин бетине, тиешелүү чараларды көрүшөт.

■ булгануу деңгээли 2.

■ Электромагниттик чөйрө - бул чөйрө B.

■ Сөйрөк өчүргүч объектинин айланасындагы тышкы магнит талаасы Геомагниттик талаанын 5 эсинен ашпайт.

■ Ал бөлүштүрүү кутучасы, электр бөлүштүрүү кабинетинин же Standard Rail менен (TH35-7.5) менен орнотулган.

■ Орнотуу - бул вертикалдуу орнотуу, адатта, орнотуу учагын жана вертикалдуу учак ± 5 ° дан ашык эмес, электр кубатын - күч-кубаттын каражаты.

■ Орнотуу сайты олуттуу таасирин тийгизип, термелүү жана коркунучтуу (жарылуучу) медиа жана жамгыр жаап, кар жаашы жок.

■ Орнотуу категориялары: ⅱ, ⅲ деңгээли.

Техникалык параметрлер

Модель	Dz40le
Коргоо түрү	AC Түрү (RCBO)
Бааланган ток	6-63a
Иштеп жаткан иштөө чыңалуу	230V / 400V AC
Бааланган изоляциясы:	500V
Бартылган калдык иштелип чыккан ток	30ma
Электр жашоо	2000
Механикалык жашоо	8000
Ыкчамдык менен	4.5ка
Сапар индикатору: Электр энергиясын агып чыгуучу схемасы өчүп калган саякат индикаторунун калдыктарынын терезеси бар, анткени агып кетишкенде, терезе түссүздөн кызыл түстө өзгөрөт
Зымдуу:	6 ~ 63a, 25mm ² жана төмөндө тутанууга болот
Стандарт	IEC61009-1 / GB16917.1
Сертификаттоо	CCC, CB
Чөптөрдүн мүнөздөмөлөрү:	С-түрү ийри, кадимки жүктү жана бөлүштүрүү кабелдерин коргоо, заматта сапар (5 ~ 10)

Учурдагы баа (A)	Бурама	Рейтингдеги момент (N.M)	Ultimate Torque (N.M)	Стандарттык момент (N.M)
6-40	M5	2.5	4.5	2.0

Негизги техникалык параметрлер

Модель	Уюл	Бааланган ток (a)	Бааланган ток (a)			Ташуу түрү
			Voltage (V)	Кыска схема жөндөмдүүлүгү (a)	Cosφ
Dz40le-63	1p + n	6,10,16,20,25,25,25,32,40,50,63	230	4500	0.65-0,7	C

Калдык жүздүү эксперттердин учурдагы учурдагы абалы: 30ма; Кароосуз калган жок, иштебеген учурдагы учурдагы учурдагы учурдагы учурдагы учурдагы учурдагы Кадимки калдык жасап, жөндөмдүүлүгү: 2000а; Ажырашуу убактысы: ≤ 0,1; Импульс чыңалуу: UIMP = 4KV; Аракет иш-аракет мүнөздөмөлөрү: (таблицаны караңыз)

Ташуу түрү	Бааланган ток (a)	Тест ток	Убакытты коюңуз	Убакытты коюңуз	Болочок натыйжа
C	≤63	1.11ln	Муздак	T≥1H	Чакырбаган эмес
	≤63	1,5n	Ысык	T <1H	Чөптөр
	≤32	2.55ln	Муздак	1s	Чөптөр
	≤32	2.55ln	Муздак	1s	Чөптөр

Бир заматта аракет мүнөздөмөсү

Ташуу түрү	Таппоо түрү (a)	Баштапкы мамлекет	Убакытты коюңуз	Болочок натыйжа
C	5n	Муздак	T≤0.1S	1.2
C	10н	Муздак	T≤1H	2.0

Белгилүү мүнөздүү ийри сызык - C түрү

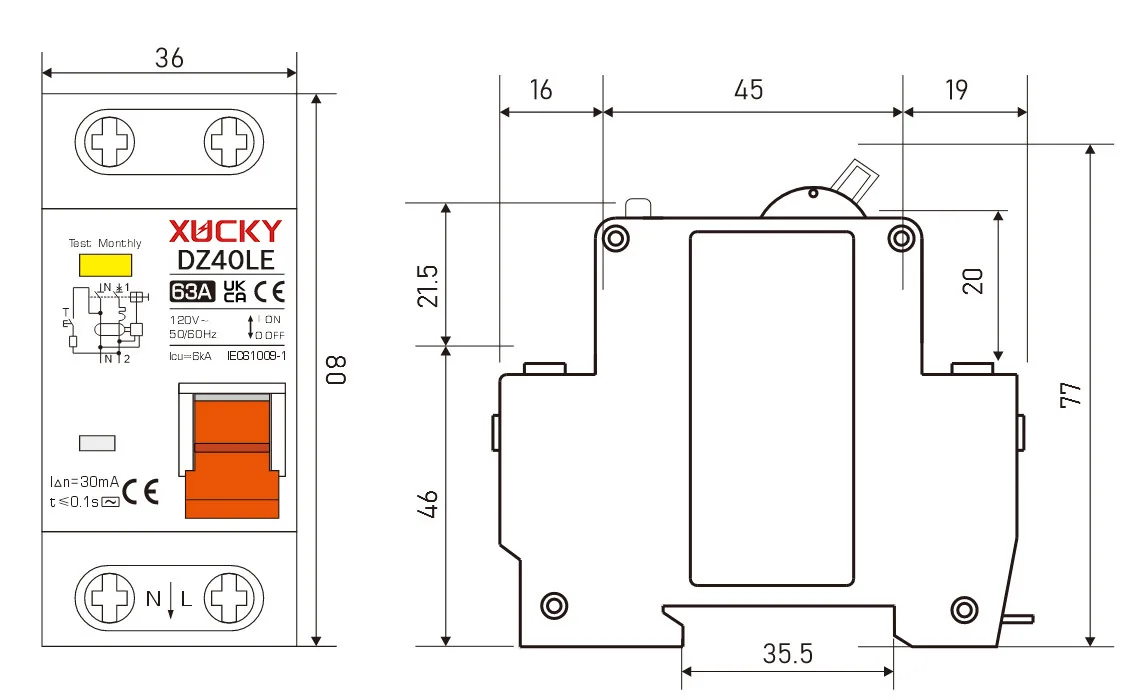

DZ40LE RCBO

Түзүмү жана иштөө принциби

DZ40LEдин калдыгы учурдагы схемасы учурдагы иш-аракеттердин электрондук агып кетиши. Бул бир фазалык схема үчүн иштелип чыккан интегурацияланган миниатюралык схема

Электрдик агып чыгуучу схема негизинен байланыш, эксплуатациялык механизмден, электромагниттик тутумдан, электромагниттик системага, дөңгөлөктүү түзмөктүн, ArCди өчүрүүчү шайман, нөл ырааттуулук трансформатор, электрондук дискриманиациялык контролдоо жана башка бөлүктөрдү жана башка бөлүктөрдөн турат. Жер участогунун агып кетиши ашыкча жүктөө, кыска схема жана агып кетүү функциялары бар.

Жердин агымынын иштөө принциби

Ашыкча жүктөө Коргоо: Ашыкча жүктөгүч пайда болгондо, биметал кулпуну жайылтууга, схеманы коргоо үчүн схеманы сындыруучу сапарын жайылтууга өбөлгө түзөт;

Кыска схема коргоо: кыска схемагдын жаракалары пайда болгондо, электромагниттик катмарлар күчтүү магнит талаасын түзүп, өзөктүк кулпуну орнотот, туткунду тез арада жасашат (0,1-жылдары электр энергиясын жана иш-аракеттерди коргоо) жана иш-аракеттерди коргоо;

КОРГОО: КОРГООЧУ КОРГОО: КОРГООЧУ КОРКУНУЧТУУ КОРКУНУЧУ КОРКУНУЧТУУ КОРКУНУЧУ НЕРОЦОЦИАЛДЫК ТАЗАЛОО КҮНДҮН ТРАЦИЯЛАРЫ ТРАНСФОРМАНДЫН ТӨМӨНКҮ ТҮЗҮЛҮШҮ, РОК ТРИМДЕРДИ СПЕРТИП ЖҮРГҮЗҮҮ ҮЧҮН ТӨМӨНДӨГҮ ТӨМӨНДӨГҮ ТӨМӨНДӨГҮ ЖӨНҮНДӨГҮ ЖОЛУГУШУУ ЖАНА ТӨМӨНДҮК КОРГОО.
