Цилиндрдин өзүн-өзү айыктыруучу шунттук кубаттуулук конденсатору

Өзүн-өзү калыбына келтирүүчү типтеги төмөнкү вольттогу жабылуучу конденсатор

Колдонмо

XUCKY Цилиндр өзүн-өзү айыктыруучу шунттук кубаттуулук конденсатору 50Гц же 60Гц төмөн чыңалуу тутумунун жабдууларында колдонулган, ал кубаттуулук факторун тууралайт, ал кадимки талаа компенсаторуна ылайыктуу жана автокомпенсацияны борборлоштурган, ал реактивдүү кубаттуулуктун жоготууларын азайтып, чыңалуунун сапатын жакшыртат, бул улуттук электр өнүмдөрүн үнөмдөөнү сунуштайт.

Бул продукт стандартка жооп берет:  GB/T 12747, IEC831-1/2.

Эмгек шарттары

Кубаттуу конденсатор электр энергиясы өчүрүлгөндөн кийин кайра киргизүү үчүн сол чыңалууну номиналдык чыңалууга 10% төмөндөтүшүн ырасташы керек, адатта ага дээрлик 200 секунд керек болот. ошондуктан ал электр кубатын өчүргөндөн кийин киргизүү жана репут кулпу убактысы функциясы бар кубат контроллерин тандайт. Кадимки түрдө электр контроллерин тандасаңыз, ал орнотулушу керек

ылдамдыгы разряд электр жабдуулары .бул чектелбейт, ошол эле электрдик фактор киргизүү жана чип которууну кабыл колдонуу.

Бийиктиги 2000 м ашпайт.

Температура түрү: -25 / C төмөн температура, эң жогорку температура C түрү (ал 50 ℃ дан ашык эмес, орточо температура 24 сааттын ичинде 40 ℃ ашык эмес, бир жылдык орточо температура 30 ℃ ашык эмес), электр конденсатору жакшы желдетүү шартында иштейт. Бул мөөр жана орнотуу шарттарында жол бербейт.

Структура өзгөчөлүктөрү

Цилиндр алюминий корпусун алуу.

Суюктукка батыруу: диэлектрдик майдын булганышынын социалдык таасирлери жок.

Пресс ажыратуучу жабдууларды жана разряддык электр каршылыкты орнотуу

Конденсатор өзөгү жакшы сапаттагы металлдашкан пленканы айыктырат.

Конденсатордун үстү - тийүүгө каршы электр терминалдык блогу.

Төмөндө M12 же M16 орнотулган жер болт.

Үч фазалуу конденсатор △ туташуу жолунун ичинде.

Код жана мааниси

Негизги техникалык маалыматтар

1. Номиналдуу чыңалуу: 0.23kV、0.25kV、0.4kV、0.415kV、0.45kV、0.48kV、0.525kV ж.б.

2. Номиналдуу кубаттуулугу: 1 ~ 30kvar

3. Capacitance сабырдуулук: -5% ~ + 10%

4. Энергияны жоготуу tanδ ≤0,1%

5. Уюлдун чыңалуусу ортосунда: 2. 15 эселенген номиналдык чыңалуу 5 секунд, туруктуу  тешип же жаркырап кетпейт.

6. Диэлектрик деңгээли: капкактын ортосуна чыңалууну кошуңуз: 2 эселенген номиналдык чыңалуу плюс 2КВ же 3КВ, бийиктикти 10 секунда улантыңыз, тешик жок жана жаркырабайт

7. Максималдуу чыңалуу: 1,1 эсе чыңалуу, ар бир 24 саат 8 сааттан ашык эмес, 1,15 эсе чыңалуу, ар бир 24 саатта 30 мюниттен 1,2 эсе чыңалуу, ал болмок

8. 5 секунддан ашык эмес (улантуу) 1,3 эсе чыңалуу, 1 мүнөттөн ашык эмес.

9. Жогорку уруксат ток: 1,3 эседен аз номиналдык токтун чегинде иштөөгө уруксат берилет, анткени ашыкча чыңалуу жана конденсатордун оң четтөөлөрү жана гармоникалык ашыкча ток 1,43 эселенген номиналдык токтун гармониялуу эмес.

10. Разряд компоненти: ичине разряд регистри орнотулган, конденсатор 3 мюнит электр разрядына караганда электрди өчүрөт, андыктан чыңалуу 50в чейин төмөндөйт

11. Стандарт: GB/T12747-2004, IEC60831-2002

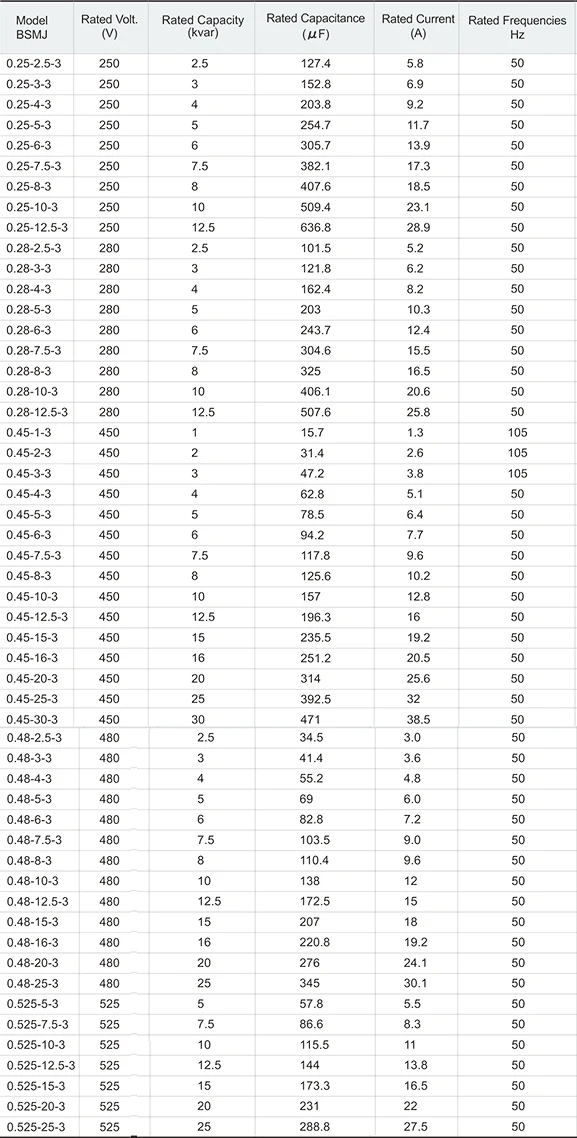

Үч фазалуу конденсаторлордун спецификациялары

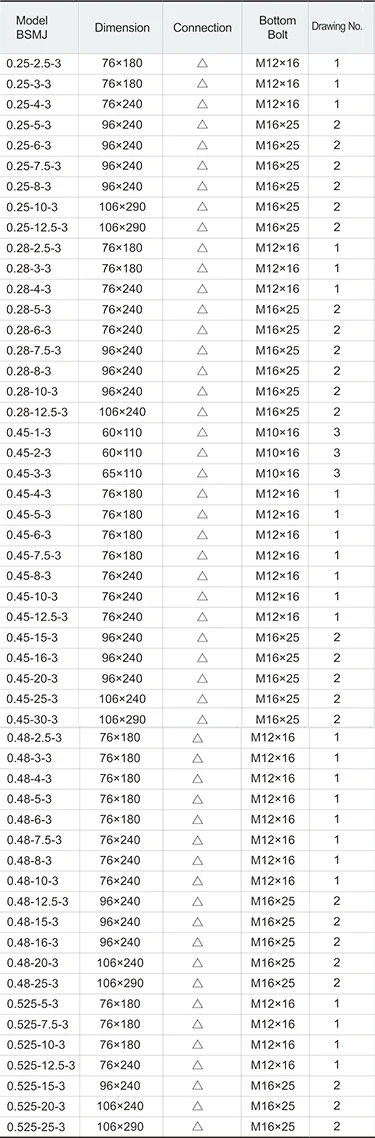

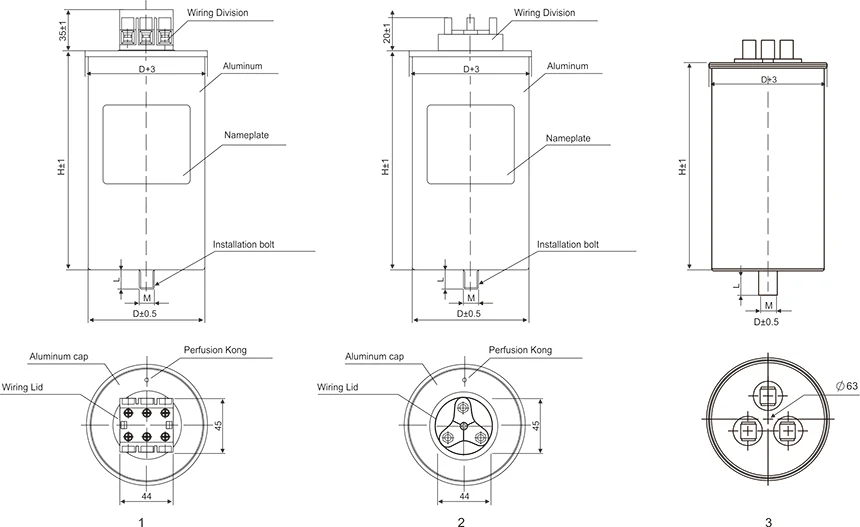

Орнотуу жана өлчөмдөр диаграммасы
